在订购高压电容无功补偿柜前需向厂家提供哪些资料
2023.03.23

在订购高压电容无功补偿柜前需向厂家提供哪些资料呢?高压开关柜厂家讲述高压电容补偿器可提高电网功率因数:

电网输出的功率包括两部分:一是有功功率;二是无功功率。直接消耗电能,把电能转变为机械能、热能、化学能或声能,利用这些能作功,这部分功率称为有功功率;不消耗电能,只是把电能转换为另一种形式的能,这种能作为电气设备能够作功的条件,并且,这种能是在电网中与电能进行周期性转换,这部分功率称为无功功率。


轧机无功补偿

轧机无功补偿


如电磁元件建立磁场占用的电能,电容器建立电场所占的电能.电流在电感元件中作功时,电流滞后于电压90°.而电流在电容元件中作功时,电流超前电压90°.在同一电路中,电感电流与电容电流方向相反,互差180°.如果在电磁元件电路中有比例地安装电容元件,使两者的电流相互抵消,使电流的矢量与电压矢量之间的夹角缩小, 无功补偿的具体实现方式:把具有容性功率负荷的装置与感性功率负荷并联接在同一电路,能量在两种负荷之间相互交换。这样,感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。

电力系统中绝大部分用电负荷都是感性负荷,所以实际中都是通过在系统中并联电力电容器的方法来进行无功补偿。可以根据电网无功功率是否达到无功设定值来控制电力电容器的投入和切除,并且有过,欠电压保护功能。

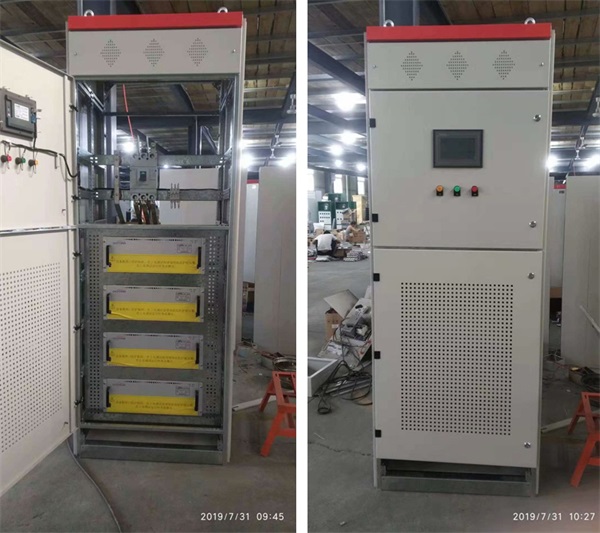

在电路设计时,加装了电容器、电抗器、避雷器、放电线圈等装置,保证了安全性。 另外,还装配监视用的电压表,电流表,功率因数表和信号指示灯等。
